金属硬密封蝶阀

概要：蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向，在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，只需旋转90°即可完成启闭。

产品详情

　　蝶阀主要特性和用途

　　蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向，在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，只需旋转90°即可完成启闭。蝶阀具有结构简单，材料耗用省，体积小、重量轻、安装尺寸小，驱动力矩小，操作简便、迅速等特点，并且还同时具有良好的流量调节功能和关闭密封特性，用于截断、接通、调节管路中的介质。在大中口径、中低压力的使用领域，蝶阀是主导的阀门形式，并部分取代了截止阀、闸阀和球阀。有手动、蜗轮传动、电动、气动、液动、电液联动等执行机构驱动形式，可实现远距离控制和自动化操作。

　　蝶阀连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

　　蝶阀主要特点

　　☆结构简单，体积小、重量轻；

　　☆流体阻力较小：中大口径蝶阀全开时有效流通面积较大；

　　☆启闭方便迅速而且比较省力：蝶板旋转90°角即可完成启闭，转轴两侧蝶板受介质作用力接近相等，产生的转矩方向相反，因而启闭力矩较小；

　　☆低压下可实现良好的密封：多数蝶阀都采用橡胶密封圈，故密封性能较好；

　　☆调节性能较好：通过改变蝶板的旋转角度可以较好的控制介质的流量；

　　☆普通类蝶阀的使用压力和工作温度范围较小：一般采用橡胶密封圈，使用压力和工作温度受密封圈材料的限制。密封圈材料的开发及金属硬密封蝶阀的应用能扩大蝶阀的使用压力和工作温度范围；

　　☆全开时，管内介质的流速不大于5m/s。

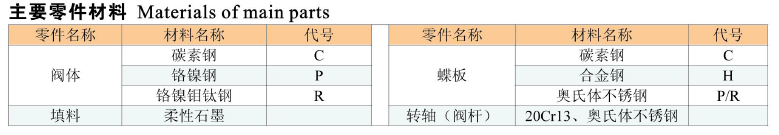

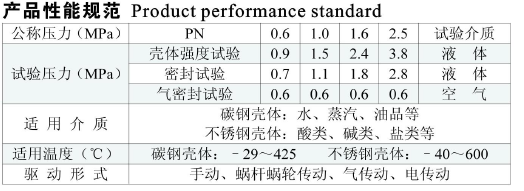

主要外形尺寸和连接尺寸 Main boundary dimensions and connection dimensions

公称通径		连接尺寸 (mm)									外形尺寸 (mm)
DN (mm)	NPS (in)	L	PN0.6MPa		PN1.0MPa		PN1.6MPa		PN2.5MPa		（参考值）
DN (mm)	NPS (in)	L	D1	n×d	D1	n×d	D1	n×d	D1	n×d	H1	H2	A
40	1¹/₂	33	100	4×14	110	4×18	110	4×18	110	4×18	70	320	220
50	2	43	110	4×14	125	4×18	125	4×18	125	4×18	80	330	265
65	2¹/₂	46	130	4×14	145	4×18	145	4×18	145	8×18	95	362	265
80	3	49	150	4×18	160	4×18	160	8×18	160	8×18	100	375	320
100	4	56	170	4×18	180	8×18	180	8×18	190	8×23	115	410	320
125	5	64	200	8×18	210	8×18	210	8×18	220	8×25	135	425	340
150	6	70	225	8×18	240	8×23	240	8×23	250	8×25	165	465	380
200	8	71	280	8×18	295	8×23	295	12×23	310	12×25	185	510	400

D373H–6C D373W–6P D373W–6R D373H–10C D373W–10P D373W–10R D673H–6C D673W–6P D673W–6R D673H–10C D673W–10P D673W–10R D973H–6C D973W–6P D973W–6R D973H–10C D973W–10P D973W–10R
公称通径	连接尺寸					外形尺寸（参考值）
公称通径	L	PN0.6MPa		PN1.0MPa		D373H、W			D673 H、W			D973 H、W			H
DN	L	D1	n×d	D1	n×d	H1	A1	B1	H2	A2	B2	H3	A3	B3	H
50	43	110	4×14	125	4×18	350	180	200	625	245	72	530	250	255	112
65	46	130	4×14	145	4×18	370	180	200	625	245	72	530	250	255	115
80	49	150	4×18	160	4×18	380	180	200	645	245	72	565	250	255	120
100	56	170	4×18	180	8×18	420	180	200	675	355	92	600	250	255	138
125	64	200	8×18	210	8×18	460	180	200	715	355	92	640	250	255	164
150	70	225	8×18	240	8×23	555	270	280	800	355	92	705	300	315	175
200	71	280	8×18	295	8×23	605	270	280	850	250	170	775	300	315	208
250	76	335	12×18	350	12×23	680	270	280	925	250	170	945	300	315	243
300	83	395	12×23	400	12×23	800	380	420	1035	450	220	1070	300	315	283
350	92	445	12×23	460	16×23	835	380	420	1070	450	220	1140	300	315	310
400	102	495	16×23	515	16×25	915	450	470	1190	450	220	1210	300	315	340
450	114	550	16×23	565	20×25	960	480	490	1250	650	280	1335	575	715	380
500	127	600	20×23	620	20×25	1020	480	490	1290	650	280	1415	575	715	410
600	154	705	20×25	725	20×30	1225	480	490	1455	850	380	1605	656	810	470
700	165	810	24×25	840	24×30	1355	640	660	1585	850	380	1844	656	810	550
800	190	920	24×30	950	24×34	1470	640	660	1700	1250	380	2040	656	810	640
900	203	1020	24×30	1050	28×34	1545	750	860	1965	1250	380	2255	785	863	710
1000	216	1120	28×30	1160	28×34	1795	850	900	2015	1250	380	2380	785	863	770
1200	254	1340	32×34	1380	32×41	1965	850	900	2250	1250	380	2640	785	863	890

D373H–16C D373W–16P D373W–16R D373H–25 D373W–25P D373W–25R D673H–16C D673W–16P D673W–16R D673H–25 D673W–25P D673W–25R D973H–16C D973W–16P D973W–16R D973H–25 D973W–25P D973W–25R
公称通径	连接尺寸					外形尺寸（参考值）
公称通径	L	PN1.6MPa		PN2.5MPa		D373H、W			D673 H、W			D973 H、W			H
DN	L	D1	n×d	D1	n×d	H1	A1	B1	H2	A2	B2	H3	A3	B3	H
50	43	125	4×18	125	4×18	350	180	200	625	245	72	530	250	255	112
65	46	145	4×18	145	8×18	370	180	200	625	245	72	530	250	255	115
80	49	160	8×18	160	8×18	380	180	200	645	245	72	565	250	255	120
100	56	180	8×18	190	8×23	420	180	200	675	355	92	600	250	255	138
125	64	210	8×18	220	8×25	460	180	200	715	355	92	640	250	255	164
150	70	240	8×23	250	8×25	555	270	280	800	355	92	705	300	315	175
200	71	295	12×23	310	12×25	605	270	280	850	250	170	775	300	315	208
250	76	355	12×25	370	12×30	680	270	280	925	250	170	945	300	315	243
300	83	410	12×25	430	16×30	825	380	420	1035	450	220	1070	300	315	283
350	92	470	16×25	490	16×34	900	380	420	1070	450	220	1140	300	315	310
400	102	525	16×30	550	16×34	980	450	470	1190	450	220	1210	300	315	340
450	114	585	20×30	600	20×34	1030	480	490	1250	650	280	1335	575	715	380
500	127	650	20×34	660	20×41	1105	480	490	1290	650	280	1415	575	715	410
600	154	770	20×41	770	20×41	1310	480	490	1455	850	380	1605	656	810	470
700	165	840	24×41	875	24×48	1435	640	660	1585	850	380	1844	656	810	550
800	190	950	24×41	990	24×48	1605	640	660	1700	1250	380	2040	656	810	640
900	203	1050	28×41	1090	28×54	1745	750	860	1965	1250	380	2255	785	863	710
1000	216	1170	28×48	1210	28×58	1885	850	900	2015	1250	380	2380	785	863	770
1200	254	1390	32×54	1420	32×58	2105	850	900	2250	1250	380	2640	785	863	890
