钢制法兰固定球阀

概要：球阀是用带圆形通孔的球体作启闭件，球体随阀杆转动，以实现启闭动作的阀门。完全相等的阀体内腔为介质提供了阻力很小、直通的流道。球阀不仅结构简单、密封性能好，而且在一定的公称通径范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭，易于操作和维修。

产品详情

　　球阀主要特性和用途

　　球阀是用带圆形通孔的球体作启闭件，球体随阀杆转动，以实现启闭动作的阀门。完全相等的阀体内腔为介质提供了阻力很小、直通的流道。球阀不仅结构简单、密封性能好，而且在一定的公称通径范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭，易于操作和维修。球阀分为浮动球球阀和固定球球阀，浮动球球阀主要靠介质压力将球体压紧在出口端阀座上实现密封，其使用压力和通径受到一定限制。固定球球阀的球体由安装在阀体上的上下两个轴承支持，球体位置固定，靠弹簧和介质压力使阀座压向球体而实现密封。球阀阀体有整体式、二片式和三片组合式等。

　　球阀的工作原理是启闭件作为一个球体，利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的。

　　球阀在各类管路系统上主要用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有良好的流量调节功能。球阀的用途非常广泛，使用品种和数量仍在继续扩大，并向高温、高压、大口径、高密封性、长寿命、优良的调节性能以及一阀多功能方向发展，其可靠性及其他性能指标均达到较高水平，并已部分取代闸阀、截止阀、节流阀。它在航天、石油化工、长输管线、轻工食品、建筑等许多方面都得到了广泛的应用。不仅适用于水、溶剂、酸、碱和天然气等工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。

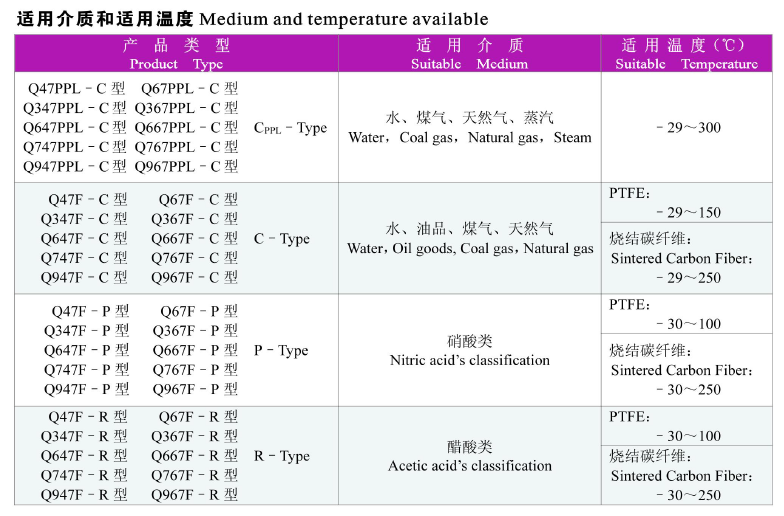

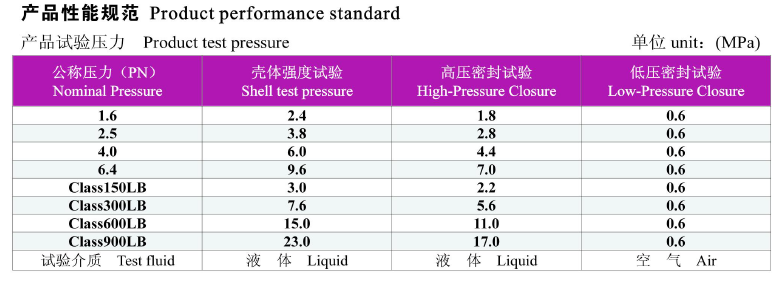

主要外形尺寸和连接尺寸 Main boundary dimensions and connection dimensions

产品型号 Type of products		Q47F–16C Q47PPL–16C Q47F–16PR Q67F–16C Q67PPL–16C Q67F–16PR Q3647F–16C Q3647PPL–16C Q3647F–16PR Q3667F–16C Q3667PPL–16C Q3667F–16PR Q7947F–16C Q7947PPL–16C Q7947F–16PR Q7967F–16C Q7967PPL–16C Q7967F–16PR
公称通径 Nominal Diameter		单位unit：(mm)
DN	NPS （in）	Q47F	Q67F	D	D1	D2	Z×d	b	f	H1	H2
DN	NPS （in）	L		D	D1	D2	Z×d	b	f	H1	H2
50	2	178	216	160	125	100	4×18	16	3	120	178
65	2¹/₂	190	241	180	145	120	4×18	18	3	140	190
80	3	203	283	195	160	135	8×18	20	3	150	210
100	4	229	305	215	180	155	8×18	20	3	172	235
125	5	356	381	245	210	185	8×18	22	3	215	350
150	6	394	457	280	240	210	8×23	24	3	250	530
200	8	457	521	335	295	265	12×23	26	3	290	620
250	10	533	559	405	355	320	12×25	30	3	320	650
300	12	610	635	460	410	375	12×25	30	4	360	780
350	14	686	762	520	470	435	16×25	34	4	395	790
400	16	762	838	580	525	485	16×30	36	4	450	920
450	18	864	914	640	585	545	20×30	40	4	490	970
500	20	914	991	705	650	608	20×34	44	4	530	1100
600	24	1067	1143	840	770	718	20×41	48	5	590	1150
700	28	1245	1346	910	840	788	24×41	50	5	700	1248
产品型号 Type of products		Q47F–25 Q47PPL–25 Q47F–25PR Q67F–25 Q67PPL–25 Q67F–25PR Q3647F–25 Q3647PPL–25 Q3647F–25PR Q3667F–25 Q3667PPL–25 Q3667F–25PR Q7947F–25 Q7947PPL–25 Q7947F–25PR Q7967F–25 Q7967PPL–25 Q7967F–25PR
50	2	178	216	160	125	100	4×18	20	3	120	178
65	2¹/₂	190	241	180	145	120	8×18	22	3	140	190
80	3	203	283	195	160	135	8×18	22	3	150	210
100	4	229	305	230	190	160	8×23	24	3	172	235
125	5	356	381	270	220	188	8×25	28	3	215	350
150	6	394	457	300	250	218	8×25	30	3	250	530
200	8	457	521	360	310	278	12×25	34	3	290	620
250	10	533	559	425	370	332	12×30	36	3	320	650
300	12	610	635	485	430	390	16×30	40	4	360	780
350	14	686	762	550	490	448	16×34	44	4	395	790
400	16	762	838	610	550	505	16×34	48	4	450	920
450	18	864	914	660	600	555	20×34	50	4	490	970
500	20	914	991	730	660	610	20×41	52	4	530	1100
600	24	1067	1143	840	770	718	20×41	56	5	590	1150
700	28	1245	1346	955	875	815	24×48	60	5	700	1248

产品型号 Type of products		Q47F–40 Q47PPL–40 Q47F–40PR Q67F–40 Q67PPL–40 Q67F–40PR Q3647F–40 Q3647PPL–40 Q3647F–40PR Q3667F–40 Q3667PPL–40 Q3667F–40PR Q7947F–40 Q7947PPL–40 Q7947F–40PR Q7967F–40 Q7967PPL–40 Q7967F–40PR
公称通径 Nominal Diameter		单位unit：(mm)
DN	NPS （in）	Q47F	Q67F	D	D1	D2	D3	Z×d	b	f	H1	H2
DN	NPS （in）	L		D	D1	D2	D3	Z×d	b	f	H1	H2
50	2	216	216	160	125	100	88	4×18	20	3	102	108
65	2¹/₂	241	241	180	145	120	110	8×18	22	3	114	125
80	3	283	283	195	160	135	121	8×18	22	3	127	152
100	4	305	305	230	190	160	150	8×23	24	3	152	178
125	5	381	381	270	220	188	176	8×25	28	3	184	300
150	6	403	457	300	250	218	204	8×25	30	3	219	330
200	8	502	521	375	320	282	260	12×30	38	3	273	398
250	10	568	559	445	385	345	313	12×34	42	3	364	495
300	12	648	635	510	450	408	364	16×34	46	4	395	580
350	14	762	762	570	510	465	422	16×34	52	4	430	625
400	16	838	838	655	585	535	474	16×41	58	4	470	670
450	18	914	914	680	610	560	524	20×41	60	4	550	698
500	20	991	991	755	670	612	576	20×48	62	4	580	840
600	24	1143	1143	890	795	730	678	20×54	62	5	700	1050
700	28	1346	1346	995	900	835	768	24×54	68	5	800	1100
产品型号 Type of products		Q47F–64 Q47PPL–64 Q47F–64PR Q67F–64 Q67PPL–64 Q67F–64PR Q3647F–64 Q3647PPL–64 Q3647F–64PR Q3667F–64 Q3667PPL–64 Q3667F–64PR Q7947F–64 Q7947PPL–64 Q7947F–64PR Q7967F–64 Q7967PPL–64 Q7967F–64PR
公称通径 Nominal Diameter		单位unit：(mm)
DN	NPS （in）	Q47F	Q67F	D	D1	D2	D3	Z×d	b	f	H1	H2
DN	NPS （in）	L		D	D1	D2	D3	Z×d	b	f	H1	H2
50	2	292	292	175	135	105	88	4×23	26	3	114	108
65	2¹/₂	330	330	200	160	130	110	8×23	28	3	124	155
80	3	356	356	210	170	140	121	8×23	30	3	133	198
100	4	406/432	406	250	200	168	150	8×25	32	3	159	235
125	5	–/508	–	295	240	202	176	8×30	36	3	219	255
150	6	495/559	495	340	280	240	204	8×34	38	3	250	300
200	8	597/660	597	405	345	300	260	12×34	44	3	294	374
250	10	673/787	673	470	400	352	313	12×41	48	3	395	445
300	12	762/838	762	530	460	412	364	16×41	54	4	445	512
350	14	826/889	826	595	525	475	422	16×41	60	4	500	550
400	16	902/991	902	670	585	525	474	16×48	66	4	530	615
450	18	978/1092	978	715	630	570	524	20×48	70	4	580	670
500	20	1054/1194	1054	800	705	640	576	20×54	70	4	660	810
600	24	1232/1397	1232	930	820	750	678	20×58	76	5	800	1010
700	28	1397/1700	1397	1045	935	865	768	24×58	80	5	900	1180
